Prevodník CAN-RS232 |
||||||||||||||||||||||||||||||

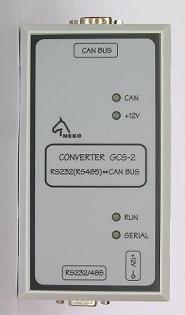

Prevodník GCS-2 je zariadenie umožňujúce pripojenie rozhrania RS232 (RS485) ku komunikačnej sieti s rozhraním CAN (Controller Area Network). Prevodník obsahuje mikroprocesor, pamäť RAM 32KB, galvanicky oddelené obvody pre pripojenie komunikačnej linky CAN, obvody pre rozhranie RS232 (RS485) a napájacie obvody. Program prevodníka zabezpečuje konverziu dátových rámcov prijímaných zo zbernice CAN na sled znakov vysielaných do linky RS232. Povely zo sériovej linky konvertuje naopak na správy vysielané na zbernicu CAN. Prenos správ na sériovej linke je zabezpečený protokolom. Prevodník je určený v prvom rade na prenos dát medzi zbernicou CAN a PC pri tvorbe vizualizačných systémov, monitorovaní prevádzky na sieti CAN, ako aj pre ďalšie obslužné programy v PC komunikujúce s modulmi s rozhraním CAN. Úpravou programu je možné adaptovať prevodník na iné úlohy. Pre tvorbu programov PC spolupracujúcich s prevodníkom GCS-2 je k dispozícii drajver pre vizualizačný systém Control Web firmy Moravské přístroje a.s. Zlín, ako aj DLL knižnica pre komunikáciu s prevodníkom. Prevodník je umiestnený v plastovej krabičke. Na bokoch krabičky sú dva konektory pre pripojenie CAN a RS232 (RS485).Na prevodníku sú 4 LED diódy, indikujúce napájacie napätie, prevádzku na CAN, sériovej linke a režim komunikácie s PC. Napájanie prevodníka je zo siete 230V cez adaptér.
Technické údaje
|
||||||||||||||||||||||||||||||
